В настоящее время в различных нефтегазовых районах применяют несколько отличающихся друг от друга технологических схем приготовления и нагнетания тампонажных растворов. Это отличие обусловлено спецификой геолого-технических, а иногда и климатических условий данного района, что определяет выбор конструкции скважины, способа цементирования и тампонажного материала для каждого конкретного района [8].

Отличие этих схем заключается в использовании различного числа цементировочных агрегатов и цементосмесительных машин, а также в применении специальных устройств или механизмов, повышающих качество раствора или цементирования в целом и улучшающих условия труда обслуживающего персонала.

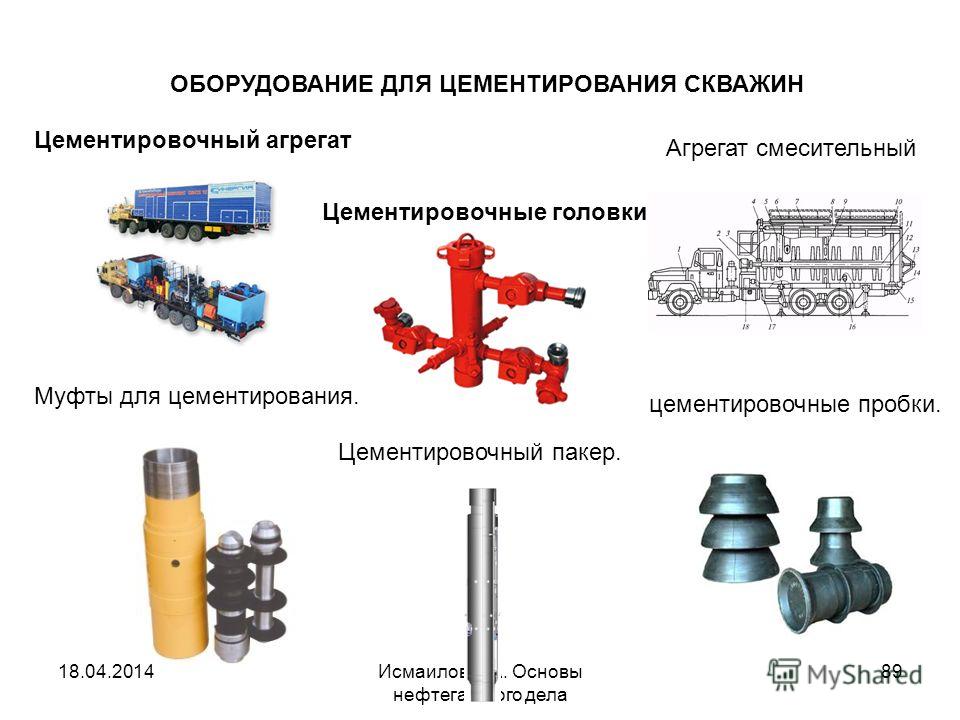

Во всех этих схемах, как правило, предусматривается такое соотношение между численностью цементосмесительных машин и цементировочных агрегатов, при котором обеспечивается бесперебойное приготовление и нагнетание тампонажного раствора в скважину с заданным темпом. Обычно с одной цементосмесительной машиной 2СМН-20 работают два цементировочных агрегата, один из которых (имеющий водоподающий насос) подает жидкость на затворение в гидровакуумное смесительное устройство цементосмесительной машины, а второй (не имеющий водоподающего насоса) вместе с первым нагнетает готовый раствор в скважину. При этом суммарная подача жидкости (по паспортным данным) двумя агрегатами несколько больше производительности цементосмесительной машины. Как правило, для продавливания верхней разделительной пробки используют агрегат 3ЦА-400А, который обвязывают с цементировочной головкой.

Прежде чем подать раствор в скважину, его некоторое время перемешивают в осреднительной емкости; благодаря этому повышается его однородность, что существенно улучшает качество цементирования. На рисунке 2.12 показана схема расстановки и обвязки оборудования при цементировании скважин облегченным тампонажным раствором с применением осреднительной емкости и использованием резервуара вместимостью 50 м3 для заготовки воды затворения.

Поскольку крепление скважины осуществляется облегченным тампонажным раствором, а объем воды затворения, согласно данным таблицы 2.35, составляет 46,16 м3, целесообразно применение именно такой схемы обвязки при цементировании скважины Западно-Серафимовского месторождения.

Пунктирными линиями показано направление движения воды, сплошными - тампонажного раствора, штрихпунктирными - продавочной жидкости. При работе по этой схеме после приготовления и нагнетания тампонажного раствора при его продавливании смесительные машины и обвязанные с ними цементировочные агрегаты могут быть отсоединены и отправлены на базу.

1 - цементосмесительная машина 2СМН-20;

2 - цементировочный агрегат ЦА-320М;

3 - цементировочный агрегат 3ЦА-400А;

4 - блок манифольда 1БМ-700;

5 - станция контроля цементирования СКЦ-2М;

6 - цементировочная головка;

7 - осреднительная емкость;

8 - резервуар;

пунктиром обозначено движение жидкости затворения

Рисунок 2.12 - Схема обвязки агрегатов при цементировании облегченным раствором с использованием осреднительной емкости и резервуара для заготовки жидкости затворения
