Некто прислал мне схемы (за что спасибо!) некой педали, от некоего производителя. Дабы не раскрывать коммерческую тайну и не влиять на продажи оригинала, наша копия будет называться просто JFET Distortion, что значит перегруз на полевых транзисторах. Тем кто узнал педаль в гриме, просьба не раскрывать её истинного лица.

Печатная плата устройства лежит в архиве.  Ошибок быть не должно, но проверки лишними не будут.

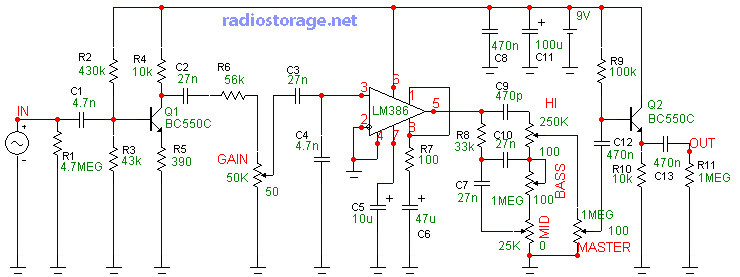

Схема выглядит так.

Плата со стороны деталей выглядит так.

А вот плата со стороны дорожек.

Распайка внутри педали изображена на рисунке.

Список деталей. Он есть в архиве с платой, но пусть будет и здесь.

Гнездо питания.
Гнёзда джеки. Моно и стерео. можно оба стерео.
3PDT кнопка.
Корпус Gainta G0124
мини тумблер.
Разъём для батарейки 9 вольт.

Потенциометры.
A1M
A50K

Резисторы.
4,7к
1М  - 3шт
68к
820 Ом - 3шт
470к   - 2шт
10к    - 2шт
13к
15к

Диоды
1N4007  - 3шт
Светодиод.

Конденсаторы.
470uF 16 вольт
680pF
470pF
10nF
1nF - 2шт
680nF
10uF на 16 вольт или выше, желательно лежачий и танталовый, можно электролит.

Транзисторы
2SK170GR - 4шт



Важное дополнение!

Может так случиться, что педаль вообще не запустится даже с транзисторами 2SK170.

Дело в том, что у этих транзисторов после цифр ещё есть буквенные индексы, которые влияют на работу схемы. В оригинальной педали используются транзисторы 2SK170GR.

Если индексы будут отличаться, и педаль не заработает, то надо будет подобрать резисторы R14, R15, R16. Можно временно заменить их на подстроечники, настроить звук по вкусу, замерить полученное сопротивление и впаять уже постоянные.

Так же выкладываю напряжения на стоках и истоках транзисторов. Второй каскад работает в режиме повторителя, так что с ним проблем не будет и настраивать там нечего.  Напряжения сняты с оригинальной педали относительно минуса питания или выражаясь иначе - относительно общего (земли).
