Внимание!

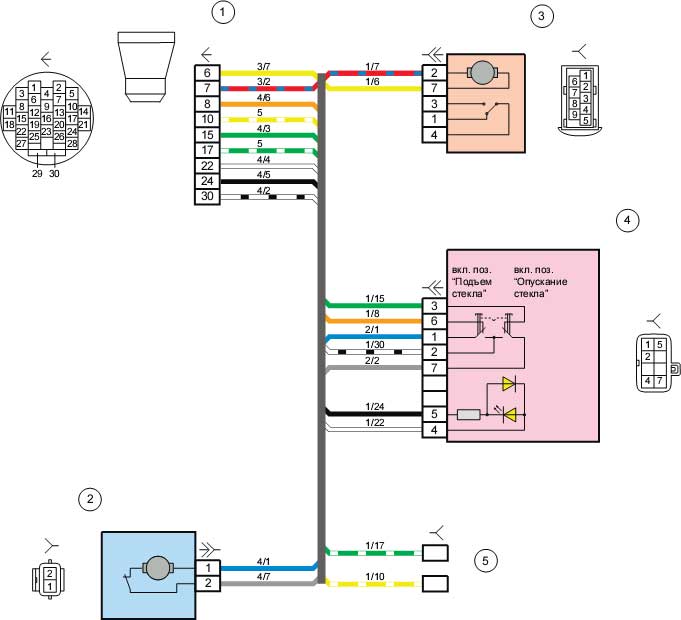

На данной схеме представлена адресная система обозначений. Каждому устройству присваивается номер. И на каждой линии соединения на схеме указан номер устройства куда она идет, а через наклонную черту ( / ) обозначение контакта этого устройства. Если соединение разветвленное, гальванически подключены более чем 2 устройства, то адресация от устройств идет на общую для них шину, обозначенную буквой S и номером. Это сделано для того, что бы у линии связи был один адрес устройства. После разъема- номера устройств схемы, независимы от номеров устройств до разъема.

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

Смотрите так же:Центральный блок кузовной электронники - назначение, функции, диагностика

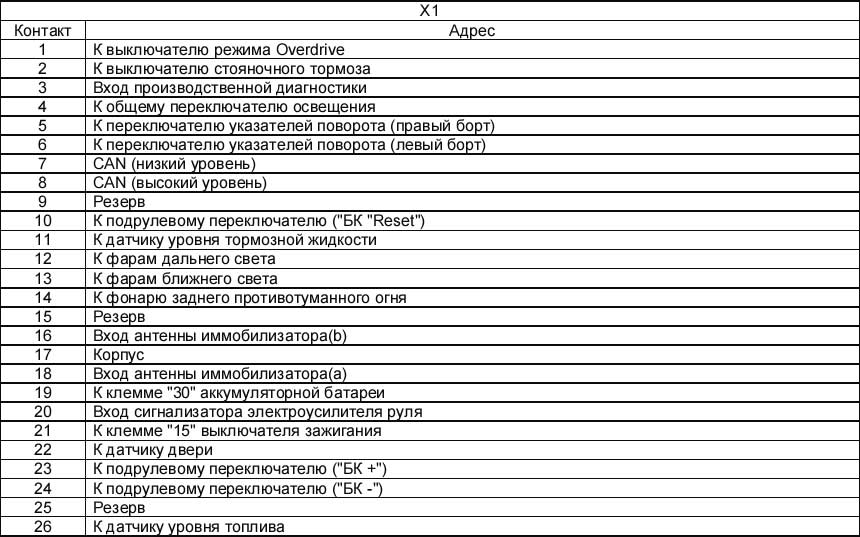

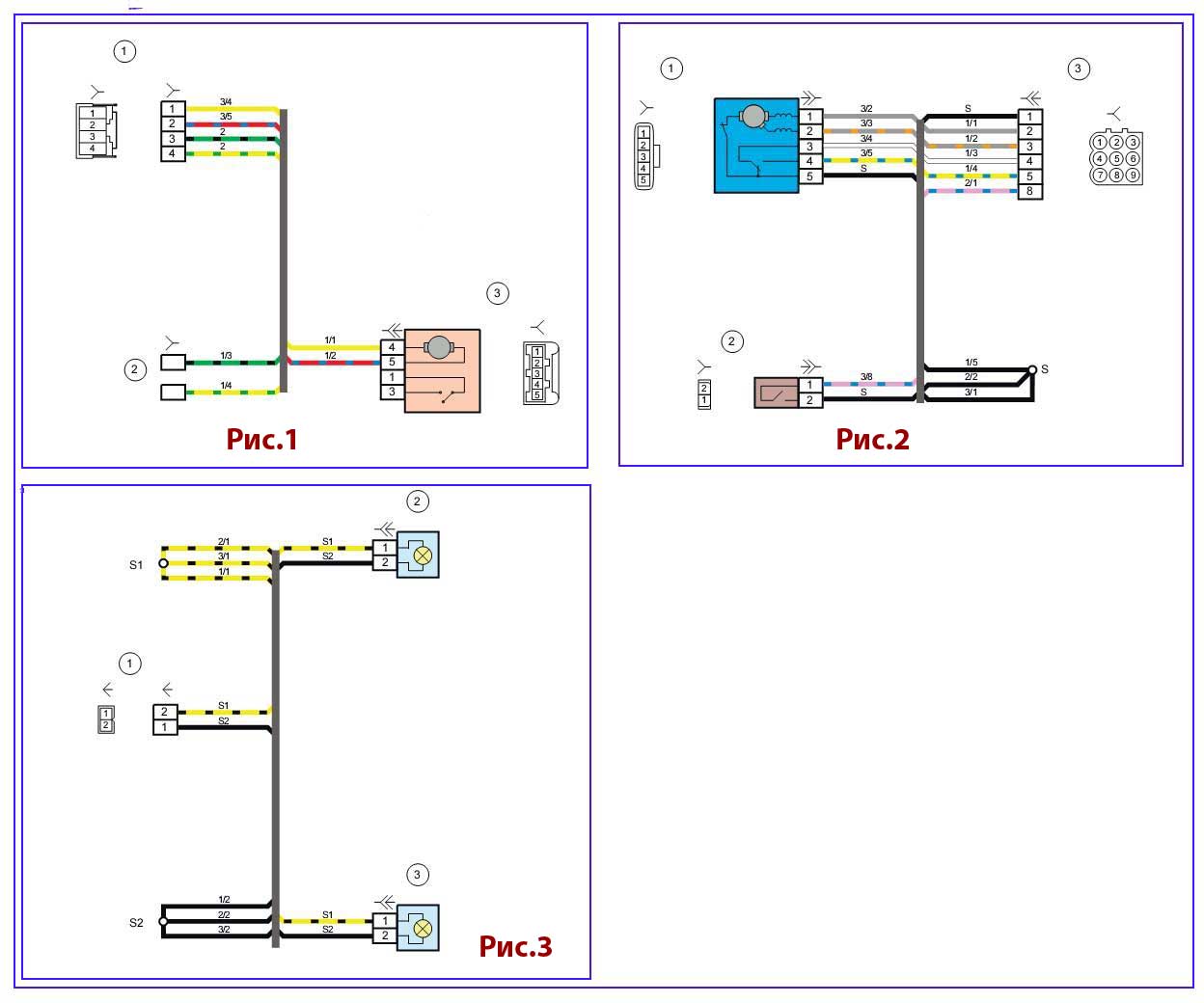

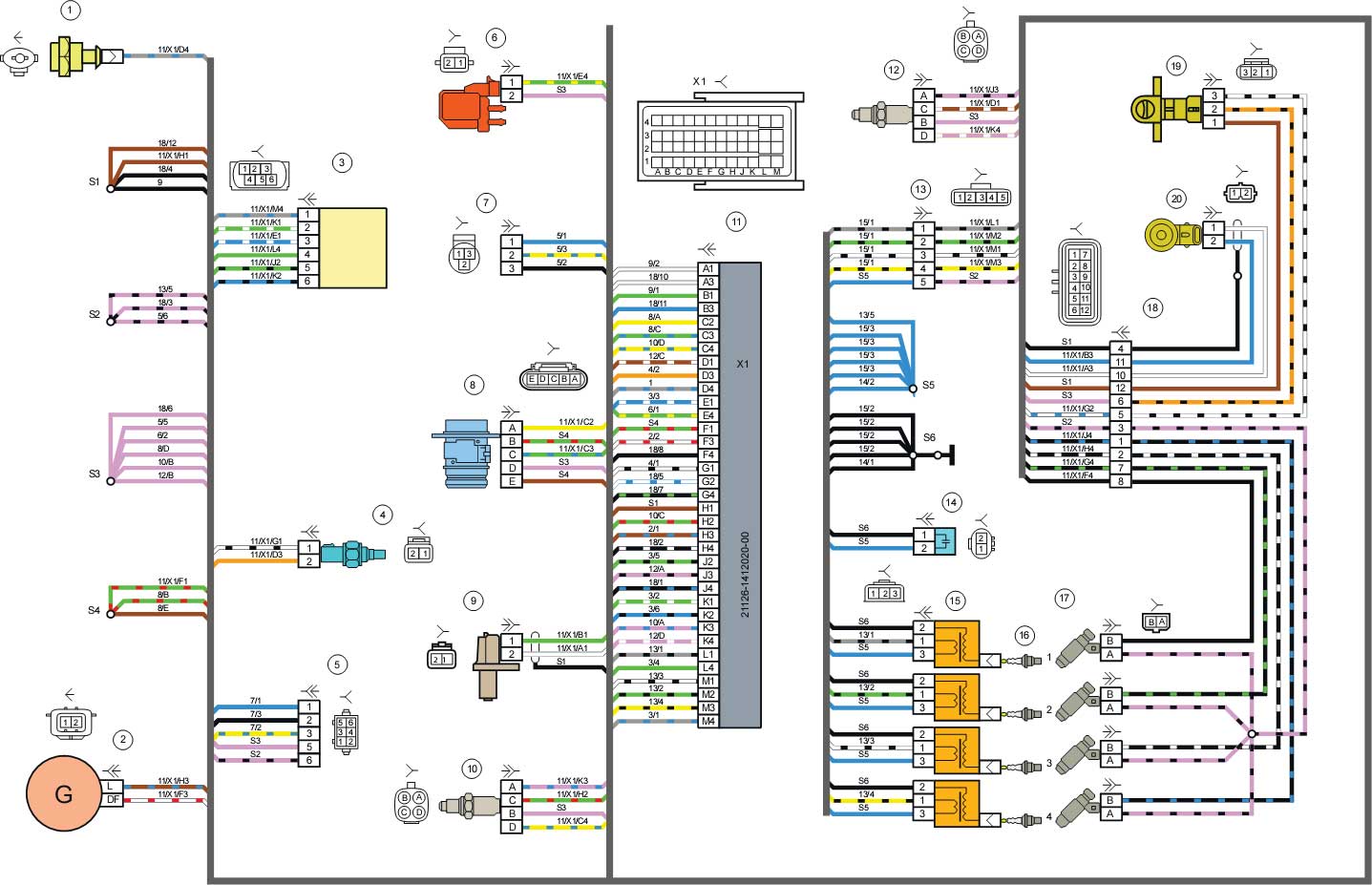

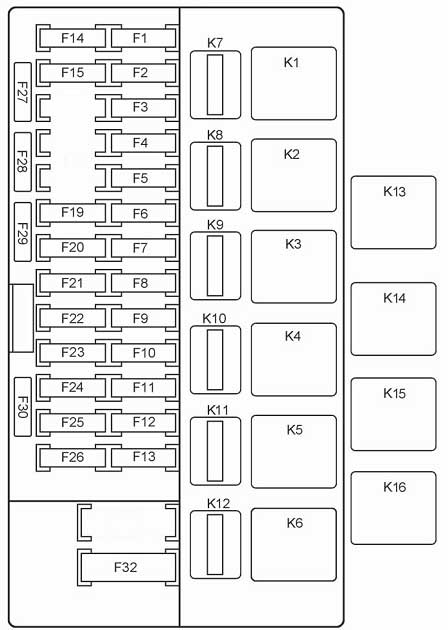

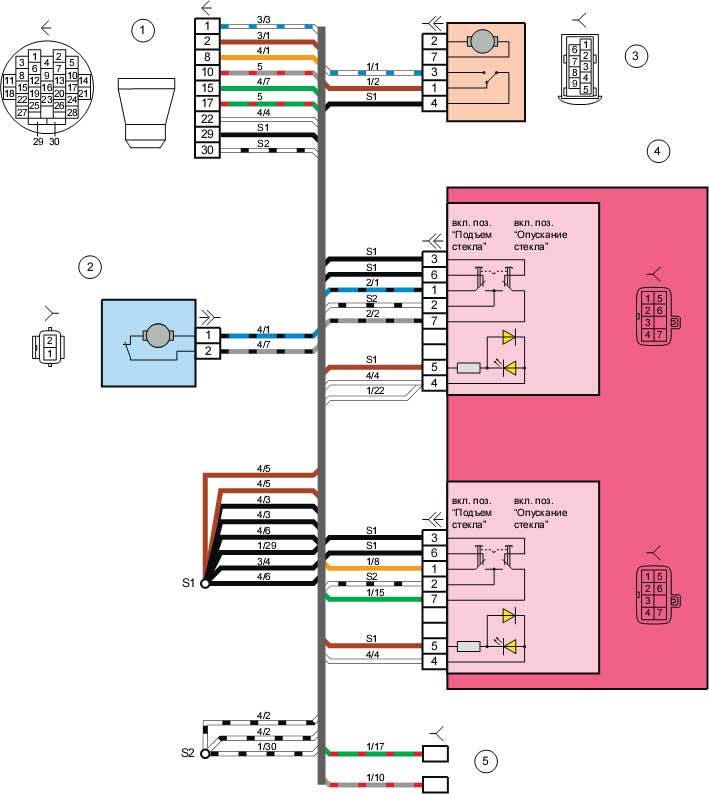

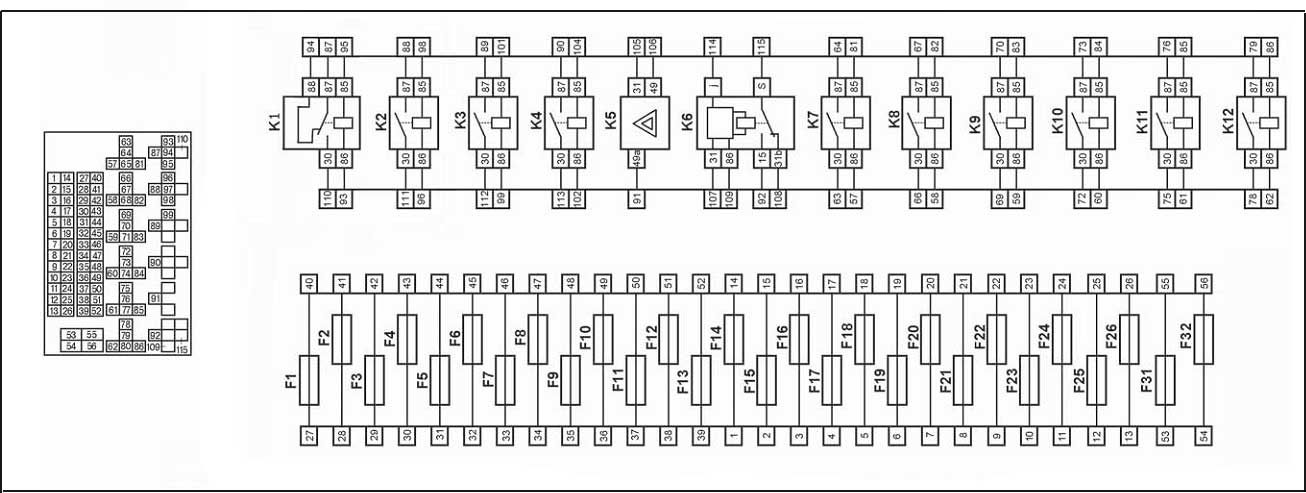

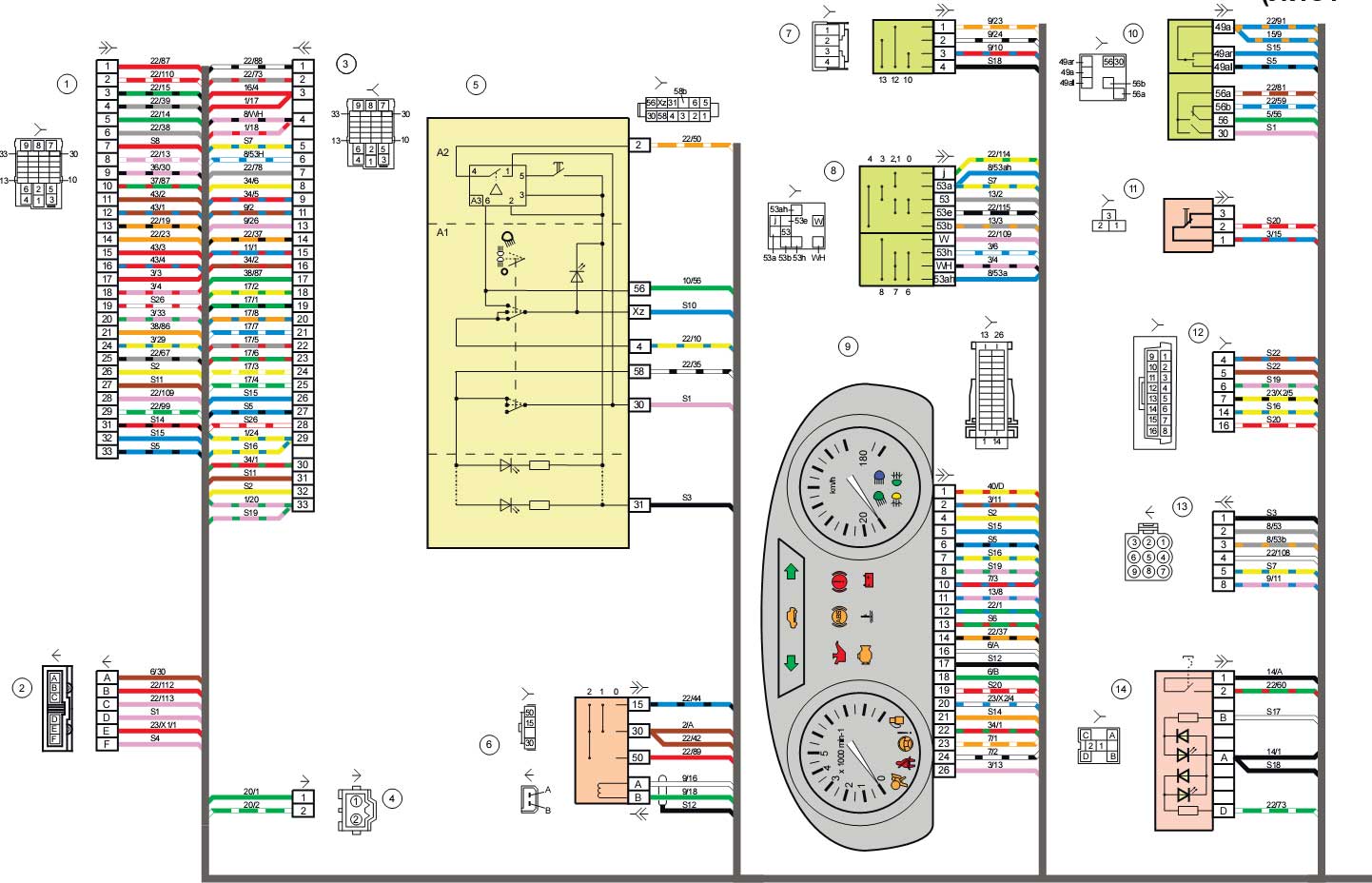

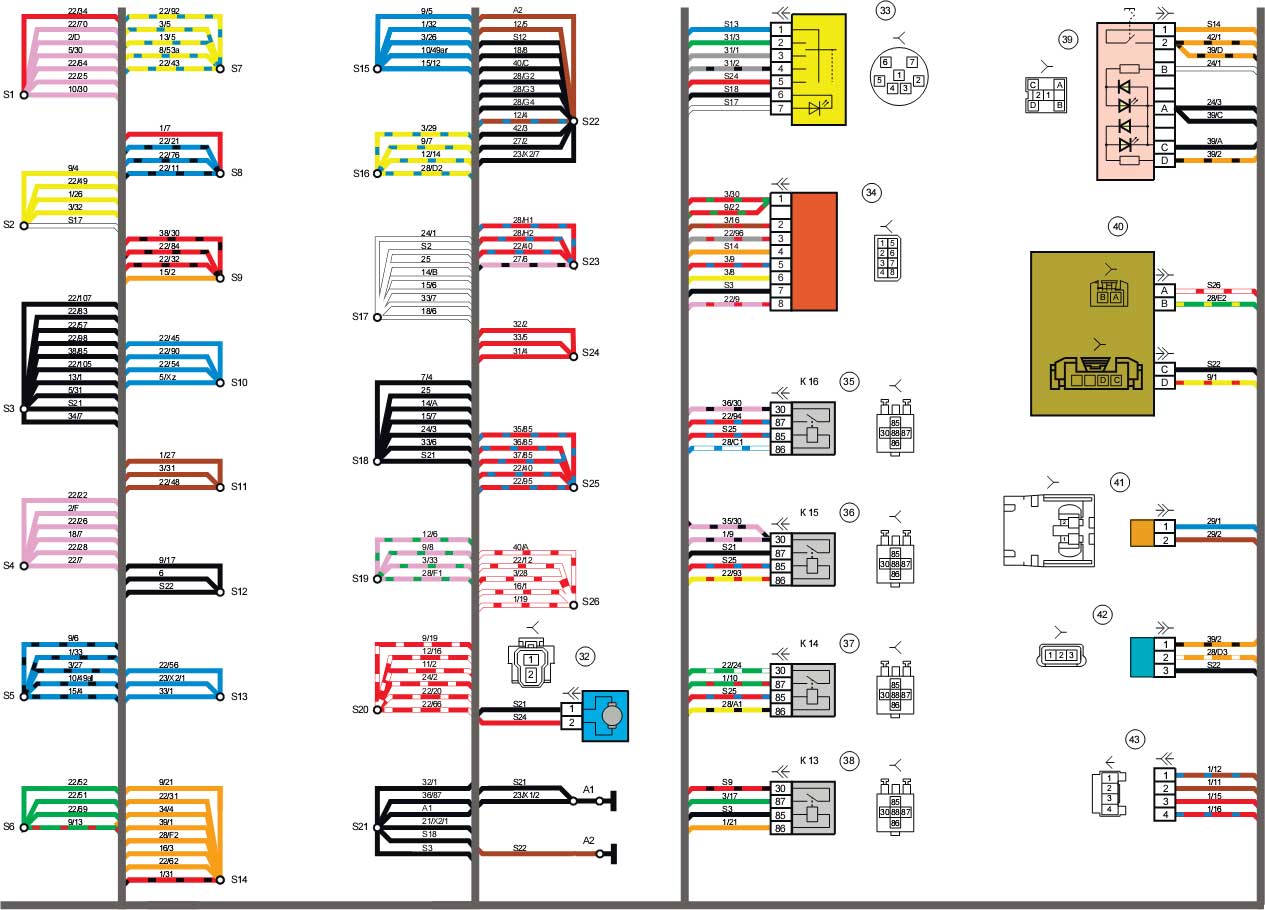

Перечень элементов схемы электрических соединений жгута проводов переднего Перечень элементов схемы электрических соединений жгута проводов системы зажигания Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 1.) Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 2.) Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 3.) Перечень элементов схемы электрических соединений жгута проводов заднего Схема электрических соединений жгута проводов передней правой двери Схема электрических соединений жгута проводов передней левой двери Схема электрических соединений жгута проводов задней двери Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-00 Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-20 Схема электрическая принципиальная монтажного блока Расположение реле и предохранителей в монтажном блоке Назначение контактов комбинации приборов Перечень элементов схемы электрических соединений жгута проводов переднего 1 - фара правая; 2 - электродвигатель омывателей; 3 - фара левая; 4 - стартер; 5 - батарея аккумуляторная; 6 - блок предохранителей основной; 7 - генератор; 8 - сигнал звуковой; 9, 10, 11 - колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 - электродвигатель вентилятора климатической установки; 13 - электровентилятор системы охлаждения двигателя; 14 - гидроагрегат АБС; 15 - датчик скорости правый передний; 16 - датчик скорости левый передний; 17 - контроллер АКП; 18 - автоматическая коробка переключения передач; 19 - колодка к автоматической коробке переключения передач; 20 - колодка к переключателю селектора АКПП; 21 - колодка к датчику скорости АКПП; 22 - компрессор кондиционера. Перечень элементов схемы электрических соединений жгута проводов системы зажигания 1 - датчик контрольной лампы давления масла; 2 - генератор; 3 - дроссельный патрубок с электроприводом; 4 - датчик температуры охлаждающей жидкости; 5 - колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 - электромагнитный клапан продувки адсорбера; 7 - датчик давления системы кондиционирования воздуха; 8 - датчик массового расхода воздуха; 9 - датчик положения коленчатого вала; 10 - датчик концентрации кислорода; 11-контроллер; 12 - датчик концентрации кислорода диагностический; 13 - колодки жгута проводов системы зажигания и жгута проводов катушек зажигания; 14 - помехоподавительный конденсатор; 15 - катушки зажигания; 16 - свечи зажигания; 17 - форсунки; 18 - колодки жгута проводов системы зажигания и жгута проводов форсунок; 19-датчик фаз; 20-датчик детонации. Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 1.) 1,2 - колодки жгута проводов панели приборов к колодкам жгута проводов переднего; 3,4- колодки жгута проводов панели приборов к колодкам жгута проводов заднего; 5 - модуль управления светотехникой; 6 - выключатель зажигания; 7 - переключатель режимов бортового компьютера; 8 - переключатель стеклоочистителей; 9 - комбинация приборов; 10 - переключатель световой сигнализации; 11 - выключатель привода замка багажника; 12 - колодка диагностики; 13 - колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока; 14 - выключатель обогрева заднего стекла; Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 2.) 15 - выключатель аварийной сигнализации; 16 - выключатель сигнала торможения; 17, 18 - колодки жгута проводов панели приборов к радиоаппарату; 19 -устройство вращающееся; 20 - модуль надувной подушки безопасности водителя; 21 - выключатель звукового сигнала; 22 - монтажный блок: К1 - реле электровентилятора системы охлаждения двигателя; К2 - реле включения блокировки дверей; КЗ - дополнительное реле стартера; К4 - дополнительное реле; К5 - реле-прерыватель указателей поворота и аварийной сигнализации; Кб - реле стеклоочистителя; К7 - реле включения дальнего света фар; К8 - реле звукового сигнала; К9 - реле включения ближнего света фар; К10 - реле включения обогрева заднего стекла; К11-главное реле; К12 - реле топливного насоса; 24 - прикуриватель; 25 - лампа подсветки табло управления отопителем; 26 - осветитель; 27 - колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания; 28 - контроллер; 29 - колодка жгута проводов панели приборов к колодке жгута проводов заднего 27; 30 - педаль акселератора электронная; 31 - резистор добавочный; Перечень элементов схемы электрических соединений жгута проводов панели приборов (Лист 3.) 32 - электродвигатель отопителя; 33 - переключатель электродвигателя отопителя; 34 - блок управления системой блокировки дверей; 35 - реле (К16) электровентилятора двигателя 3; 36 - реле (К15) электровентилятора двигателя 1; 37 - реле (К14) компрессора; 38 - реле (К13) дополнительное (реле света заднего хода); 39 - выключатель кондиционера; 40 - привод управления механизмом переключения передач; 41 - модуль надувной подушки безопасности пассажира; 42 - датчик температуры испарителя; 43 - колодка жгута проводов панели приборов к колодке жгута проводов заднего 3. Перечень элементов схемы электрических соединений жгута проводов заднего 1,2- колодки жгута проводов заднего к колодкам жгута проводов панели прибо- ров; 3 - боковой указатель поворотов правый; 4 - боковой указатель поворотов левый; 5 - датчик ручного тормоза; 6 - элемент обогрева заднего стекла; 7 - плафон освещения салона; 8 - выключатель в ремне безопасности водителя; 9 - фонарь освещения багажника; 10 - модуль электробензонасоса; 11-фонарь правый; 12 - электродвигатель блокировки багажника; 13 - выключатель плафона освещения салона; 14 - дополнительный сигнал торможения; 15 - фонарь левый; 16 - колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17 - колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18 - колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19 - колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20 - блок управления надувных подушек безопасности; 21 - колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака; 22 - колодка жгута проводов заднего к колодке жгута проводов панели приборов 3; 23 - датчик скорости правый задний; 24 - датчик скорости левый задний; 25 - преднатяжитель ремня безопасности водителя; 26 - преднатяжитель ремня безопасности пассажира; 27 - колодка жгута проводов заднего к колодке жгута проводов панели приборов 29. Схема электрических соединений жгута проводов передней правой двери 1 - колодка жгута проводов передней правой двери к колодке жгута проводов заднего; 2 - электродвигатель стеклоподъемника; 3 - замок правый передний; 4 - переключатель стеклоподъемника; 5 - колодки жгута проводов передней правой двери к громкоговорителю переднему правому. Схема электрических соединений жгута проводов передней левой двери 1 - колодка жгута проводов передней левой двери к колодке жгута проводов заднего; 2 - электродвигатель стеклоподъемника; 3 - замок левый передний; 4 - блок переключателей; 5 - колодки жгута проводов передней левой двери к громкоговорителю переднему левому. Схема электрических соединений жгута проводов задней двери Рис.1. 1 - колодка жгута проводов задней двери к колодке жгута проводов заднего; 2 - колодки жгута проводов задней двери к громкоговорителю; 3 - замок задний. Схема электрических соединений жгута проводов коробки воздухопритока Рис.2. 1 - привод стеклоочистителя; 2 - датчик уровня тормозной жидкости; 3 - колодка жгута проводов коробки воздухопритока к колодке жгута проводов панели приборов. Схема электрических соединений жгута проводов фонарей освещения номерного знака Рис.3. 1 - колодка жгута проводов фонарей освещения номерного знака к колодке жгута проводов заднего; 2, 3 - фонари освещения номерного знака; Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-00 Схема электрическая принципиальная модуля управления светотехникой 21900-3709820-20 Схема электрическая принципиальная монтажного блока Расположение реле и предохранителей в монтажном блоке К1-Реле электровентилятора системы охлаждения двигателя; К2-Реле включения блокировки дверей; КЗ-Дополнительное реле стартера; К4(50 А)- Дополнительное реле; К5-Реле - прерыватель указателей поворота и аварийной сигнализации; Кб-Реле стеклоочистителя; К7- Реле включения дальнего света фар; К8-Реле звукового сигнала; К9-Реле включения ближнего света фар; К10-Реле включения обогрева заднего стекла; К11-Реле главное; К12 -Реле топливного насоса; К13-Реле света заднего хода (реле дополнительное); К14-Реле компрессора; К15-Реле электровентилятора системы охлаждения двигателя 1; К16-Реле электровентилятора системы охлаждения двигателя 3. Назначение контактов комбинации приборов Гранта концевики схема Гранта концевики схема Гранта концевики схема Гранта концевики схема Гранта концевики схема Гранта концевики схема Гранта концевики схема Гранта концевики схема Гранта концевики схема Гранта концевики схема Гранта концевики схема Гранта концевики схема
