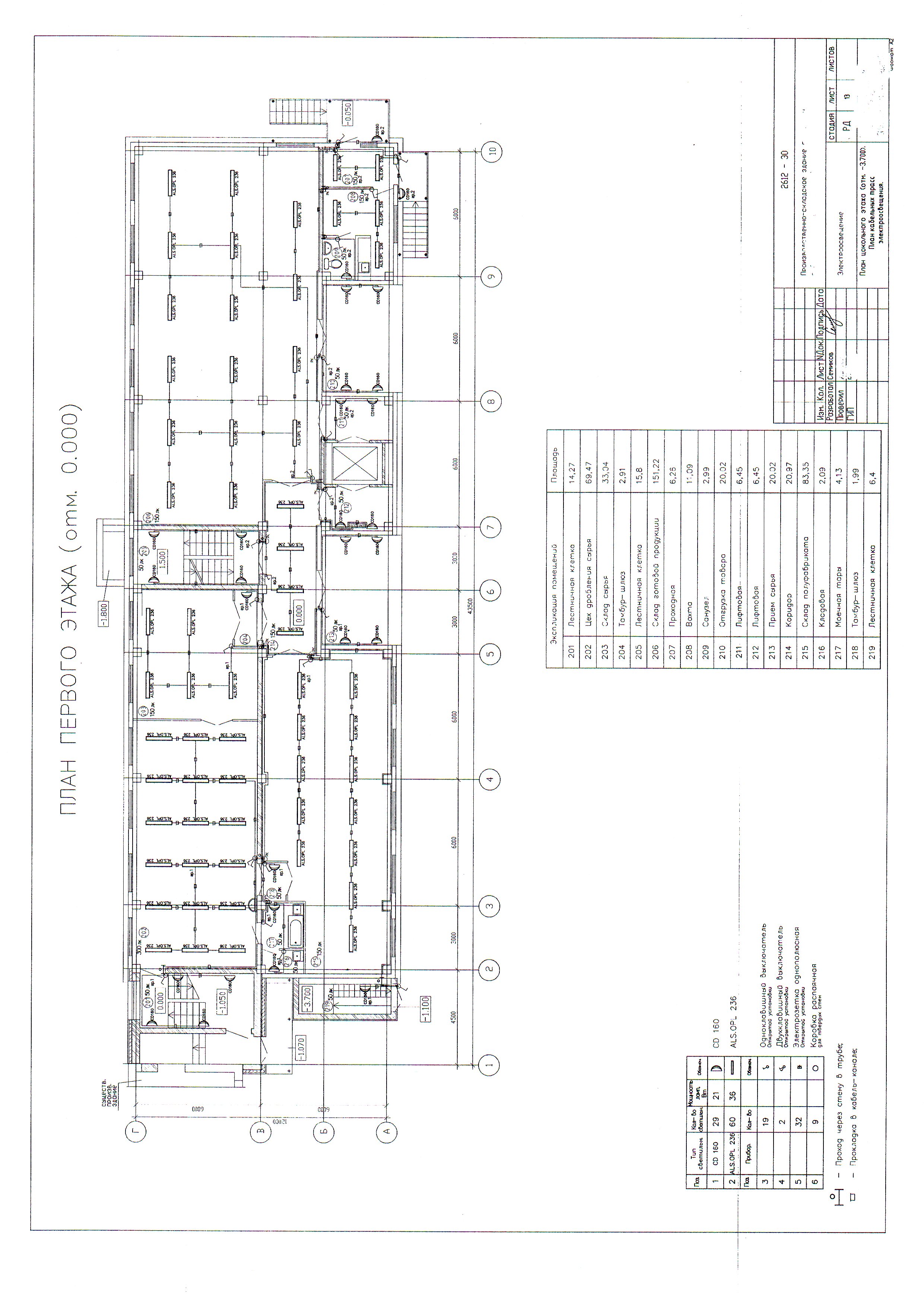

ПРИМЕРЫ ОФОРМЛЕНИЯ ИСПОЛНИТЕЛЬНЫХ ГЕОДЕЗИЧЕСКИХ СХЕМ НА РАЗЛИЧНЫЕ КОНСТРУКЦИИ И ИНЖЕНЕРНЫЕ СЕТИ МОЖНО ПОСМОТРЕТЬ ПО ЭТОЙ ССЫЛКИ Исполнительные схемы прилагаются к каждому акту ОСР и другим подобным актам. Иногда на рисование такой схемы уходит весь день. Можно рисовать в Visio скопировав с электронного варианта проекта нужный кусок чертежа, осветлив его и сверху нанести свои линии, а можно в AutoCADе если умеете быстро в нем работать (лучше чтобы у вас были оригинальные чертежи в Автокаде – обычно их получают от заказчика когда разыгрываются тендера). Все схемы делятся согласно ГОСТ Р 51872-2002, где исполнительная схема – для всего надземного (пространственное положение конструкций) и исполнительный чертеж для всего подземного. Первое может рисоваться без масштаба, а второе с масштабом (хотя этого в госте не написали). По идее любая схема или чертеж является геодезическим, поэтому требуйте геодезиста. Согласно п. 4.5 и 5.1.6: «В качестве основы для исполнительных схем и чертежей допускается использовать рабочие чертежи, входящие в состав проектной документации». То же почти написано и в ВСН478-86: «2.13. В качестве исполнительных чертежей технологических трубопроводов (если они предусмотрены нормативными документами) должны, как правило, использоваться с внесением в них фактических данных деталировочные (аксонометрические) чертежи этих трубопроводов, из которых ставят штамп “Исполнительный чертеж”, удостоверенный подписью ответственного за монтаж трубопроводов и уполномоченного подписывать формы производственной документации. На штампе должна быть указана дата составления исполнительного чертежа». А это значит, что возможен вариант отмазки от рисования на отдельных листах схем и достаточно сделать штамп на рабочем чертеже «Выполнено согласно проекту», но, к сожалению скока не пытался, так нихуя не отмазался. Согласно п. 4.12. могут доебаться рисовать на генплане действительные расстояния между сетями, что проектировщики обычно не показывают. Т.е. для эксплуатации легче, быстрее и удобнее смотреть в рабочий чертеж чем на отдельные листы где то в папках с исполниловкой, потому исполнительная проектаня документация является в первой очередью исполниловкой и будет разумнее на най отражать все привязки.

Рамочку возьмите из ГОСТ Р 51872-2002 и если ее размеры не будут соответствовать, могут заставить переделывать все схемы. Дохуя споров что конкретно должно писаться в этих клеточках. Сверху листа не пишите нихуя типа: ИСПОЛНИТЕЛЬНАЯ СХЕМА № И ДАТА на то то и то то, нада четко писать там где это положено согласно этого ГОСТа (в поле 6), где требуется прописывать еще и длину сетей, это в основном нужно для линии трубопровода, газопровода, кабельных линий связи и т.п. где все лежит в земле между узлами, но для маленьких траншей длиной от двух до 100м, где кабель как идет по эстакаде и ныряет в землю а потом обратно наружу и идет дальше, а так же для конструкций например в фальш полу или за подшивным потолком, такая херь никому не нужна. В поле 5 пишите: «В производство работ» 26.05.08 Главный инженер Фамилия И.О. ООО «ЦУП ВСТО» или такой то организации, кто утверждает проект «в производство работ». И самое главное – не пишите в поле 7 номер и дату разрешения технадзора!!! Там ставятся данные разрешения на начало строительства, которое сейчас выдает Администрация района (органом исполнительной власти или местного самоуправления) или другой специально уполномоченный орган, который прописывается в общем журнале работ в титуле сразу после таблички с представителями заказчика.

На исполнительном чертеже отразите объемы работ и условные обозначения как в рабочих чертежах. Что конкретно должно быть отражено на исполнительном чертеже смотрите п.п. Б1.2…Б2.2. При рисовании исполнительного чертежа на кабель, указываете все кабеля, которые лежат в траншее включая и по другим проектам. Отражаются все пересечения и вскрытые коммуникации. Сделайте надпись «Отклонений от проекта по геометрическим параметрам нет» согласно п.5.1.3. или сделайте согласующие надписи если такие отклонения есть.

Технадзор не редко отказывается подписывать такие схемы-чертежи, типа в шапочке рамки (поле 11) по ГОСТу не написано че должен расписываться ТН, хотя если он расписался в акте, то на схеме так же должен. Согласно п.5.2.20 на исполнительном чертеже должен расписаться представитель организации эксплуатирующий данные коммуникации. При этом если объект вновь вводимый и там еще нет эксплуатации в ГОСТе не указали кто должен расписываться в таком случае, хотя чую это должен по-любому быть технадзор.

По заземлению освидетельствую и, следовательно, рисую только то, что скрыто – заземление в земле, заземляющие проводники скрыто под конструкциями. Всегда рисую стрелочками места выхода из земли, по ним часто можно много полосы добавить по метражу и сидит оно, как правило, в той же спецификации и смете. Привязку к зданию делаю по проекту или если в проекте она не указано, то по факту конечно ровнее чем сделали. Часто доебуют чтобы рисовали типа полоса зарыта в земле не плашмя, а стояла вертикально (типа на нее меньше грунт давит), конечно ничего страшного с того не будет, но рисуйте лучше вертикально.

Кабель в траншее рисуется всегда с теми коммуникациями, которые вскрыты или идут там же. Нужно показать все пересечения, необходимо указать номера линий и напряжение, кабель идущий в той же траншее но по другому проекту указывается условно, например: кабеля марки «А» -220В. На той же схеме показываю как герметизировал кабель на выходе из труб БНТ100, иначе могут заебать и заставить делать отдельный акты ОСР на это, или иногда даже при наличии этого на схеме доебуют чтобы делали отдельно потому как проектанты в общих указаниях написали отдельной строкой об этом. От этого отмазывайтесь тем, что прокладка кабеля в траншее с устройством защитных труб на пересечениях это одна технологическая операция, что не может быть освидетельствовано отдельно, если конечно не делали отдельно прокол или что-то подобное.

Ну и если есть возможность, то группируйте все в один акт чтобы не рисовать отдельно на каждую хуйню. Например, за подшивным потолком или под фальшполом кабель рисуйте весь и освидетельствуйте весь. Если ТН доябует каждый раз делать акт ОСР со схемой, говорите ему, что такие вещи пока не закрыты и их можно осмотреть не освидетельствуются, т.е. делается это перед закрытием.

На КИПы раньше по идее было достаточно одного акта ОСР со схемой на которой изображалось схема соединений с клеммной колодкой, приварка, расположение КИПа с привязкой по местности и эскизом закрепления КИПа в грунте. Обычно такое не получается разместить на одном листе и рисуется на двух. Сейчас, когда ввели новые акты ОСР, требуют и их. Обычно делают приварку и оформляют на нее стандартный акт ОСР, потом через время, когда сделают планировку, ставят СКИП на который так же могут потребовать акт ОСР (закрепление в грунте) и в конце оформляю актом по ВСН012-88ч.2.
Схему рисуйте вначале на кабель полностью зарытый и защищенный с трубами и всем остальным, а потом с этой же схемы рисуйте на траншею, легче поудалять лишнего и немного подправить чем рисовать одно и то же заново.
