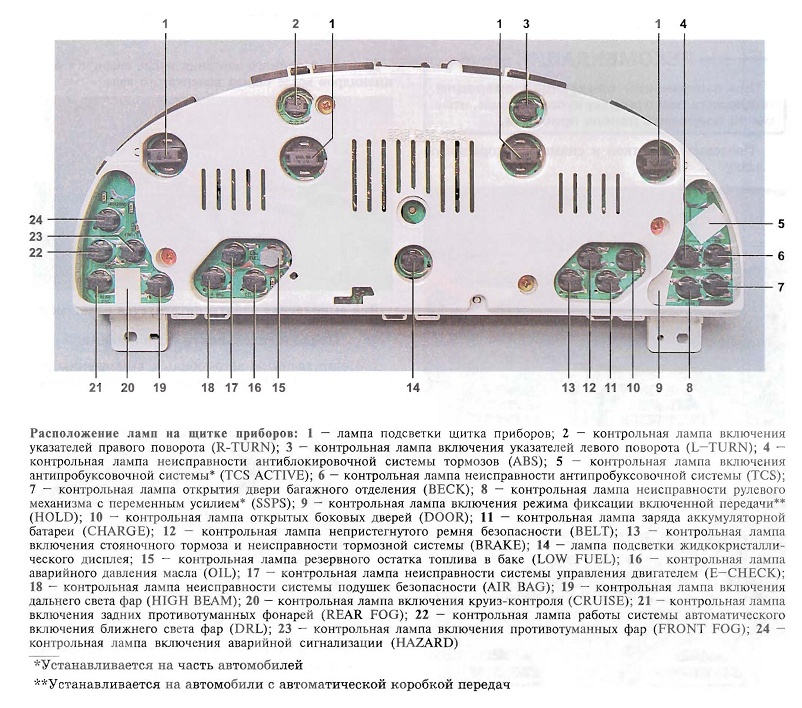

схема комбинации приборов

Схема соединений комбинации приборов (начало): 1 — монтажный блок предохранителей в салоне; 2 — генератор; 3 — комбинация приборов; 4 — сигнализатор неисправности системы управления двигателем; 5 — сигнализатор неисправности ABS; 6 — сигнализатор неисправности антипробуксовоч- ной системы; 7 — сигнализатор включения стояночного тормоза и неисправности тормозной системы; 8 — сигнализатор отсутствия заряда аккумуляторной батареи; 9 — блок управления ABS; 10 — выключатель сигнализатора стояночного тормоза; 11 — датчик уровня тормозной жидкости; 12 — ЭБУ MR-140 или HV-240; 13 — ЭБУ Sirius D4
ЭБУ MR-140 ЭБУ HV-240

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок предохранителей в салоне; 2 — комбинация приборов; 3 — сигнализатор неисправности гидроусилителя рулевого управления; 4 — сигнализатор включения режима «HOLD»; 5 — сигнализатор непристегнутого ремня безопасности водителя; 6 — сигнализатор недостаточного (аварийного) давления масла в двигателе; 7 — сигнализатор неисправности подушек безопасности; 8 — блок управления гидроусилителем рулевого управления; 9 — предупредительный сигнал; 10 — блок управления подушками безопасности; 11 — блок управления АКП (с ЭБУ MR-140 или HV-240); 12 — блок управления АКП (с ЭБУ Sirius D4); 13 — выключатель сигнализатора непристегнутого ремня безопасности водителя; 14 — датчик давления масла

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — реле включения противотуманного света в задних фонарях; 3 — реле противотуманных фар; 4 — выключатель противотуманных фар; 5 — комбинация приборов; 6 — сигнализатор незакрытой крышки багажника; 7 — сигнализатор незакрытой двери; 8 — сигнализатор включения ламп противотуманного света в задних фонарях; 9 — сигнализатор включения противотуманных фар; 10 — блок управления автомобильной противоугонной системой; 11 — выключатель плафона освещения багажника; 12 — концевой выключатель плафона у задней правой двери; 13 — концевой выключатель плафона у задней левой двери; 14 — концевой выключатель плафона у правой передней двери; 15 — концевой выключатель плафона у левой передней двери

Схема соединений комбинации приборов (продолжение): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — выключатель аварийной сигнализации; 3 — переключатель света фар в левом подрулевом переключателе; 4 — выключатель указателей поворотов в левом подрулевом переключателе; 5 — комбинация приборов; 6 — сигнализатор указателей левого поворота; 7 — сигнализатор указателей правого поворота; 8 — сигнализатор включения дальнего света фар; 9 — лампы подсветки приборов; 10 — регулятор яркости подсветки приборов

Схема соединений комбинации приборов (окончание): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — комбинация приборов; 4 — дисплей одометра; 5 — спидометр; 6 — тахометр; 7 — указатель температуры охлаждающей жидкости; 8 — указатель уровня топлива; 9 — сигнализатор резерва топлива; 10 — блок управления комбинацией приборов; 11 — предупредительный сигнал; 12 — топливный модуль; 13 — ЭБУ; 14 — датчик скорости автомобиля (с ЭБУ Sirius D4); 15 — блок управления АКП (с ЭБУ MR-140 или HV-240); 16 — датчик скорости автомобиля (механическая КП)
ЭБУ MR-140 ЭБУ HV-240 ЭБУ Sirius D4

1) ЦЕПЬ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, ТАХОМЕТРА, ТОПЛИВНОГО ДАТЧИКА, СЧЕТЧИКА ПРОБЕГА, СПИДОМЕТРА И КОНТРОЛЬНОЙ ЛАМПЫ РЕЗЕРВА ТОПЛИВА: mr-140/hv-240


а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА С102 (контакт 11, белый) Кузов - блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке С108 (контакт 24, черный) Кузов - двигатель Слева от блока предохранителей в моторном отсеке С201 (контакт 76, черный) Приборная панель - блок предохранителей на приборной панели Блок предохранителей на приборной панели С202 (контакт 89, белый) Приборная панель - кузов Левая часть пространства для ног водителя С206 (контакт 22, белый) Приборная панель - контроллер КПП Верхняя часть пространства для ног водителя s202 (черн.) Приборная панель За комбинацией приборов g201 Приборная панель С левой стороны блока предохранителей на приборной панели g302 Кузов Под левой задней стойкой

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

Ж/П ПРИБОРНАЯ ПАНЕЛЬ


г. КОНТАКТНАЯ КОЛОДКА

s202


2) ЦЕПЬ УКАЗАТЕЛЯ ТЕМПЕРАТУРЫ, ТАХОМЕТРА, ТОПЛИВНОГО ДАТЧИКА, СЧЕТЧИКА ПРОБЕГА, СПИДОМЕТРА И КОНТРОЛЬНОЙ ЛАМПЫ РЕЗЕРВА ТОПЛИВА: sIrIUs d4


а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА С102 (контакт 11, белый) Кузов - блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке С108 (контакт 24, черный) Кузов - двигатель Слева от блока предохранителей в моторном отсеке С201 (контакт 76, черный) Приборная панель - блок предохранителей на приборной панели Блок предохранителей на приборной панели С202 (контакт 89, белый) Приборная панель - кузов Левая часть пространства для ног водителя s202 (черн.) Приборная панель За комбинацией приборов g201 Приборная панель С левой стороны блока предохранителей на приборной панели g302 Кузов Под левой задней стойкой

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

Ж/П ПРИБОРНАЯ ПАНЕЛЬ


г. КОНТАКТНАЯ КОЛОДКА

s202


3) ЦЕПЬ КОНТРОЛЬНЫХ ЛАМП (ИНДИКАЦИИ НЕИСПРАВНОСТИ, АБС, СИСТЕМЫ УПРАВЛЕНИЯ ТЯГОЙ, СТОЯНОЧНОГО ТОРМОЗА И ЗАРЯДКИ)


а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА С108 (контакт 24, черный) Кузов - двигатель Слева от блока предохранителей в моторном отсеке С110 (контакт 12, белый) АБС - кузов Под блоком предохранителей в моторном отсеке С201 (контакт 76, черный) Приборная панель - блок предохранителей на приборной панели Блок предохранителей на приборной панели С202 (контакт 89, белый) Приборная панель - кузов Левая часть пространства для ног водителя s301 (син.) Кузов Левая часть пространства для ног водителя g204 Кузов Левая нижняя часть пространства для ног водителя

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

Ж/П ПРИБОРНАЯ ПАНЕЛЬ


Ж/П АБС


г. КОНТАКТНАЯ КОЛОДКА

s301 (СЕДАН)


s301 (ХЭТЧБЭК)


s301 (УНИВЕРСАЛ)


4) ЦЕПЬ КОНТРОЛЬНЫХ ЛАМП (РУЛЕВОГО МЕХАНИЗМА С ГИДРОУСИЛИТЕЛЕМ, ОБЕСПЕЧИВАЮЩИМ ПЕРЕМЕННОЕ УСИЛЕНИЕ В ЗАВИСИМОСТИ ОТ СКОРОСТИ, ПОДУШКИ БЕЗОПАСНОСТИ, ДАВЛЕНИЯ МАСЛА, РЕМНЕЙ БЕЗОПАСНОСТИ) И ЛАМПЫ РЕЖИМА ПОДДЕРЖАНИЯ


а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА С108 (контакт 24, черный) Кузов - двигатель Слева от блока предохранителей в моторном отсеке С201 (контакт 76, черный) Приборная панель - блок предохранителей на приборной панели Блок предохранителей на приборной панели С202 (контакт 89, белый) Приборная панель - кузов Левая часть пространства для ног водителя С206 (контакт 22, белый) Приборная панель - контроллер КПП Верхняя часть пространства для ног водителя С207 (контакт 6, белый) Подушка безопасности - приборная панель Верхняя правая часть пространства для ног водителя g301 Кузов Под панелью пола кузова при поперечине со стороны переднего пассажира

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

Ж/П ПРИБОРНАЯ ПАНЕЛЬ


Ж/П КУЗОВ


5) ЦЕПЬ ИНДИКАТОРА (ПЕРЕДНИХ И ЗАДНИХ ПРОТИВОТУМАННЫХ ФАР) И КОНТРОЛЬНОЙ ЛАМПЫ ОТКРЫТИЯ ДВЕРИ


а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА С101 (контакт 21, белый) Кузов - блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке С102 (контакт 11, белый) Кузов - блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке С201 (контакт 76, черный) Приборная панель - блок предохранителей на приборной панели Блок предохранителей на приборной панели С202 (контакт 89, белый) Приборная панель - кузов Левая часть пространства для ног водителя С204 (контакт 14, белый) Крыша - кузов (с датчиком дождя) Левая часть пространства для ног водителя С204 (контакт 8, белый) Крыша - кузов (без датчика дождя) Левая часть пространства для ног водителя С402 (контакт 6, белый) Крышка багажника - кузов Внутренняя правая панель багажника s202 (черн.) Приборная панель За комбинацией приборов s301 (син.) Кузов Левая часть пространства для ног водителя g201 Приборная панель С левой стороны блока предохранителей на приборной панели g302 Кузов Под левой задней стойкой

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

Ж/П КУЗОВ


г. КОНТАКТНАЯ КОЛОДКА

s202


s301 (СЕДАН)


s301 (ХЭТЧБЭК)


s301 (УНИВЕРСАЛ)


6) ЦЕПЬ ИНДИКАТОРА (УКАЗАТЕЛЕЙ ПОВОРОТА, ДАЛЬНЕГО СВЕТА И СВЕТОВОЙ АВАРИЙНОЙ СИГНАЛИЗАЦИИ) И ЛАМПЫ ПОДСВЕТКИ


а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА С101 (контакт 21, белый) Кузов - блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке С201 (контакт 76, черный) Приборная панель - блок предохранителей на приборной панели Блок предохранителей на приборной панели С202 (контакт 89, белый) Приборная панель - кузов Левая часть пространства для ног водителя s202 (черн.) Приборная панель За комбинацией приборов s203 (красн.) Приборная панель За кронштейном аудиосистемы s204 (пурпур.) Приборная панель За кронштейном аудиосистемы g201 Приборная панель С левой стороны блока предохранителей на приборной панели g203 Приборная панель За левым кронштейном аудиосистемы

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

Ж/П ПРИБОРНАЯ ПАНЕЛЬ


г. КОНТАКТНАЯ КОЛОДКА

s202


s203


s204
