Сегодня, где требуется откачивание газообразной среды различного типа, активно используется технология вакуумирования. Для выполнения данной задачи применяются вакуумные насосы.

Их модификаций сконструировано, в зависимости от потребностей покупателей, немало. Наиболее часто используемыми являются устройства, именуемые насосами водокольцевыми вакуумными.

1 Общие данные о вакуумных водокольцевых насосных агрегатах

Водокольцевой вакуумный насос – агрегат, работающий в области глубокого вакуума, поэтому среди множества механических объемных вакуумных насосов он и приобрел широкую популярность. По устройству в некоторой степени схож с пластинчато-роторным, в основе конструкции которого, находится ротор. В нем изменение рабочего объема происходит благодаря погружению пластин ротора в чистую воду.

Функционируют благодаря созданию центробежных сил в рабочей камере. Жидкость прижимается к стенкам цилиндра, образуя кольцо. Получая импульс вращения от ротора, вакуумные жидкостно-кольцевые механизмы создают область вакуума в диапазоне 105-102 Па – 90-95% (или низкого давления). Более высокий вакуум образуется при замене жидкости с повышенной точкой кипения и дальнейшего охлаждения откачиваемого воздуха.

Они обладают массой преимуществ:

простота устройства; резистентность относительно примесей в газообразной транспортируемой среде; низкая чувствительность к загрязнениям; отсутствие масляных включений в откачиваемом газе; большой моторесурс благодаря отсутствию трущихся уплотнителей. Схема водокольцевого вакуумного насоса

Схема водокольцевого вакуумного насоса

К недостаткам относят: необходимость периодического проведения обслуживания сервисной жидкости, необходимость охлаждения  рабочей жидкости для снижения давления ее паров, потеря воды с отходящими газами, необходимость ее улавливания или рециркуляции.

Интересный факт. Данное устройство было изобретением Льюиса Нэша. Патент на техническое решение был выдан в 1914 году.

к меню ↑

1.1 Назначение и область применения

Основное назначение водокольцевых вакуумных насосов заключается в откачке неагрессивных паров и газов с целью образования вакуумной среды в закрытых аппаратах. Рабочей средой данного типа насосного оборудования является исключительно вода.

Область применения включает довольно «богатый» и разнообразный спектр – это и медицинская, и микробиологическая, нефтяная, целлюлозно-бумажная, газовая, парфюмерная и прочие сферы. Например, с их помощью ускоряется процесс сушки табака, на кондитерских фабриках ускоряется варка карамели, упрощается процесс дегазации масел растительного происхождения, а также мыловаренное производство.

Благодаря экономичности, отсутствию высокоточных деталей, надежности, долговечности, простоты обращения, безотказности в работе различные отрасли народного хозяйства отдают предпочтение именно вакуумным жидкостно-кольцевым насосным установкам. В химической промышленности насосы выполняют следующие операции:

массобмен; вакуумная пропитка при создании электродвигателей, трансформаторов, кабелей, конденсаторов; сушка синтетических волокон, полиэтилена, аминопластов, органических растворителей; кристаллизация и дистилляция азотных удобрений, красителей; сорбирование, растворение вредных жидкостей и газов; Устройство водокольцквого вакуумного насоса

Устройство водокольцквого вакуумного насоса

В сфере строительства принимают участие в транспортировании цемента и других сыпучих материалов, дегазации керамики и глины. Насосные агрегаты применяются в качестве установок для проведения хирургических операций, при изготовлении и хранении медицинских лекарственных препаратов. В оптике необходимы для вакуумного алюминирования зеркал, просветления. Металлургическая область непредставима без вакуумных водокольцевых устройств, используемых для плавки/переплавки металлов.

Консервирование продуктов, опреснение воды, приготовление при пивоварении солода, выпаривание при создании сахара, ректификация винно-водочных изделий и другие задачи пищевой промышленности также выполняются за счет вакуумных механизмов водокольцевого типа. В сельском хозяйстве применение вакуумного водокольцевого насоса (ВВН) облегчает такой процесс, как доение, они выступают здесь как оборудование для доильных аппаратов. Механизмы способствуют транспортировке зерна, муки.

В ряде производств ВВН – единственно приемлемые типы машин. Системы термоядерного синтеза и вакуумные печи плавки титана – требуют эксплуатации только водокольцевых насосов. На ТЭС функционирование таких приборов в паротурбинных установках для откачки паровоздушной смеси приводит к уменьшению расходов воды. Для создания противопожарной безопасности на газовых и нефтяных месторождениях каждый год требуется свыше двух тысяч подобных устройств. И это лишь несколько хозяйственных направлений, где потребность в ВВН все более возрастает.
к меню ↑

1.2 Основные сведения о вакуумных насосах (видео)


к меню ↑

1.3 Особенности устройства водокольцевых вакуумных насосов и принцип работы

Жидкостно-кольцевой механизм представляет собой барабан цилиндрической формы, имеющий входное-выходное отверстия. Вокруг отверстий расположено кольцо в виде прокладки. В него поступает газ, а затем выходит в очищенном состоянии. Внутри кольца имеется ротор с лопатками, разделяющими рабочую полость на части неравного объема. Данные элементы являются единственно движущейся частью.

Все детали насоса расположены таким образом, чтобы не соприкасаться друг с другом, что предотвращает износ деталей и исключает необходимость проведения ремонтных работ. Ремонт – крайняя редкость благодаря еще и тому, что водокольцевой вакуумный агрегат смазывается рабочей жидкостью. В смазке маслом нуждаются лишь подшипники ротора. В других видах механических вакуумных насосов смазывать приходится шестеренки и другие компоненты, которые, как и клапаны, отсутствуют в ВВН.

Конструктивное исполнение, как правило, горизонтальное с осевым направлением газа через выхлопное и всасывающие окна. В качестве материалов исполнения выступают: сталь и чугун.

Особенность принципа работы водокольцевого вакуумного насоса заключается в том, что газ сжимается благодаря жидкостному кольцу, движущемуся за счет рабочего лопаточного колеса. Машина перед пуском заполняется до оси водой.  Ротор, установленный в стороне от центра, во время вращения между жидкостью (прижимающейся под действием центробежной силы к стенкам барабана), образует полость разряженного вакуума. Она по виду напоминает серп.

Серпообразное пространство разделяется на специальные ячейки лопастями рабочего колеса. Объем ячеек изменяется под воздействием угла поворота рабочего колеса. При его повороте под определенным углом происходит увеличение объема рабочих ячеек, они соединяются с всасывающим окном, а затем через него заполняются откачиваемым газом. При достижении максимального объемного значения, они отсоединяются от окна всасывания.

Принцип работы водокольцевого вакуумного насоса

Принцип работы водокольцевого вакуумного насоса

Сжатие газа осуществляется при дальнейшем повороте колеса и уменьшении, соответственно, объемов рабочих ячеек. Достигнув конкретного угла поворота, колесо способствует соединению ячейки с выхлопным окном. Через него газ выталкивается в нагнетательный парубок.

Для стабилизации температурного режима жидкостного кольца, на постоянной основе вводятся новые холодные порции воды. В случае возникновения излишка жидкости в жидкостном кольце, в отделитель через выхлопное окно и трубопровод происходит ее отведение. За привод ВВН отвечает электродвигатель.

В зависимости от моделей, внедрив вакуумный водокольцевой насос, вы можете рассчитывать на следующие параметры:

Скорость откачки — 1,1-12 куб.м в минуту и более. Мощность двигателя – 4-40 кВт и более. Масса устройства может составлять от 25 кг до 2 т и более.

к меню ↑

2 Виды вакуумных жидкостно-кольцевых механизмов

Вакуумные жидкостно-кольцевые механизмы классифицируются на: одноступенчатые и двухступенчатые. Первые оснащаются одной-двумя рабочими камерами, двухступенчатые – исключительно двумя. Одноступенчатые однокамерные, как правило, обладают небольшой мощностью, имеют низкую производительность, соответственно, и низкую стоимость, тогда, как двухступенчатые ВВН относятся к повышенной ценовой категории, обладая высокой производительностью и мощностью.

Одноступенчатые двухкамерные насосы работают по принципу однокамерных агрегатов, встречаются и некоторые модификации. Помимо двух камер они укомплектованы двумя парами патрубков, в результате чего снижается скорость вращения, износ подшипников.

Вакуумные водокольцевые насосы в промышленной сфере

Вакуумные водокольцевые насосы в промышленной сфере

Предпочтение двухкамерным двухступенчатым приборам отдается в случае необходимости большей очистки, повышенной глубины вакуума. Базовая модификация характеризуется наличием во второй камере дополнительной лопаточной машины, манифольда, соединяющим камеры, осуществлением повторной обработки газа.
к меню ↑

2.1 Популярные производители и модели

Водокольцевые вакуумные насосы на рынке представлены и отечественным, и зарубежным производителем. Отечественные ВВН не уступают зарубежным аналогам.

Производством подобных насосов занимаются:

ООО Ватерпас. Sterling SIHI. Samson. Dolphin LB Busch. NASH. ОАО Вакууммаш и др.

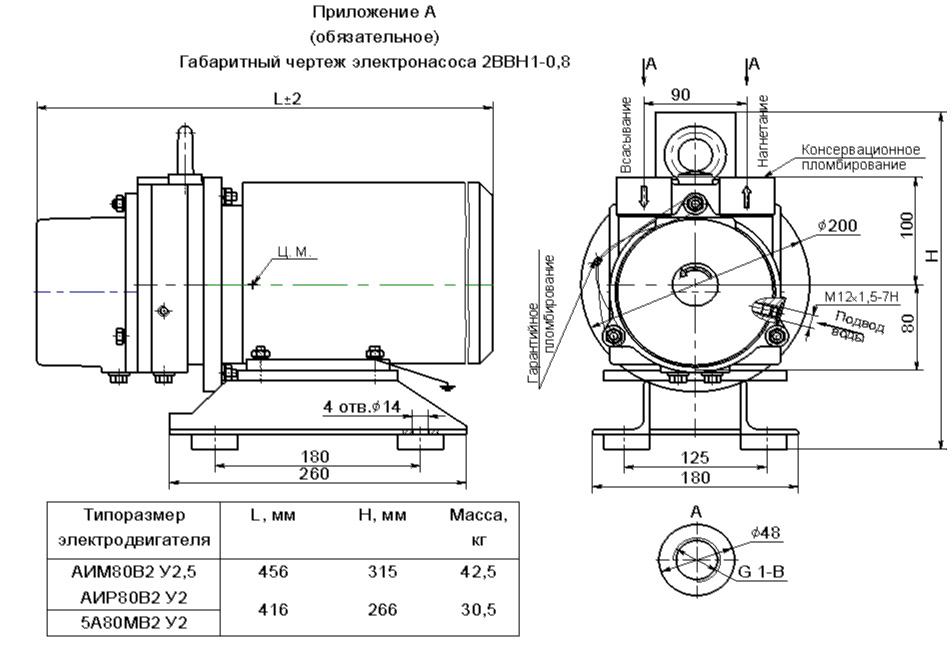

Наиболее популярными моделями оказались: ВВН1-075 У4.2, ВВН1-1,5, ВВН1-6, 2ВВН1-0,8 У4.2, ВВН1-25, ВВН2, ВВН3, ВВН1-50ТН, ВВН1-12ТМ.
