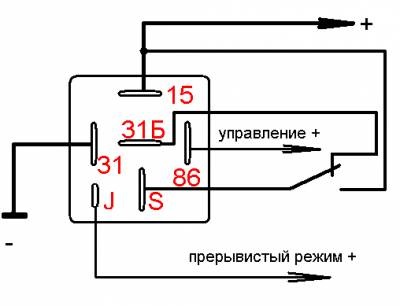

Схема шестиконтактного реле стеклоочистителя

Схема шестиконтактного реле стеклоочистителя
Схема шестиконтактного реле стеклоочистителя
Схема шестиконтактного реле стеклоочистителя

Вот всем меня устраивает штатное реле на моей семерке, кроме одного - иногда, когда дождь не проливной а моросящий, мне катастрофически не хватает одной полезной функции в нем - это регулируемой паузы между взмахами дворников в прерывистом режиме работы. По умолчанию пауза сделана в 4 секунды, по сути ни тудым и ни сюдым, все равно приходится вручную рычажком постоянно передергивать дворники. Иначе постоянно по сухому трут. Со скрипом противным :) Ну и было принято решение изучить схему штатного реле дворников и при возможности доукомплектовать его стольк полезной для наших ВАЗов функцией. Итак, начнем с того, что данный "тюнинг" можно сделать на любой классике, на которой установлено реле дворников нового образца, а именно вот таким:

реле дворников ваз-2107

Если у вас реле старого образца, еще на контактах, оно вам не подойдет, придется купить такое как на фото выше. Визуально основное отличие - на реле старого образца вот такой вот огромный резистор снаружи виднеется:

реле дворников старого образца

Итак, представим что у вас уже есть на руках реле нового образца  и что вы его уже сняли с автомобиля, кстати для справки - находится оно тут, слева от водителя под торпедой, рядом с ручкой открывания капота:

расположение реле дворников ВАЗ-2107, 2104 и 2105



Итак открутили его и начинаем дорабатывать. Нам нужно снять с него крышку и получить доступ к самой плате. За длинну паузы отвечает вот такой вот маленький резистор, мы его обвели на фото ниже:

Соответственно для того, что бы реализовать нашу идею с регулируемой паузой между взмахами дворников, нам нужен РЕГУЛИРУЕМЫЙ резистор вместо этого штатного, на 62 Кома. Итак, выпаиваем его, берем двужильный провод длинной около полуметра (или два одножильных) и впаиваем вместо резистора, выводя их наружу:

Протягиваем наши провода вместе со штатными и приклеиваем крышку реле. Я лично клеил термоклеевым пистолетом.

Теперь нам понадобится переменный резистор, типа такого:



Номинал по сути любой от 100 ком. Чем больше номинал - тем больше диапазон регулировки между взмахами щеток.

Берем этот резистор и один провод припаиваем к центральному контакту а второй к любому крайнему. Каккой куда - не имеет значения, можете менять их местами смело. Вот и все, тюнинг готов :)

Устанавливаем реле обратно в машину и выбираем место где поставить сам резистор. Тут полет фантазии ограничен разве что длинной припаянных проводов :) В нашем варианте он размещен  на кожехе  рулевой колонки рядом с переключателем стеклоочистителя.

Кстати для декорирования идеально подходит ручка от регулятора печки ВАЗ-2109.

В нашем варианте исполнения пауза теперь может быть в диапазоне  от 3 до 10 секунд. Все описанное выше проделано на реле дворников PC-514. Теперь мы имеем в арсенале столь удобную функцию, как регулировка паузы дворников на классике. Будем рады видеть вас в нашем клубе ВАЗ классика :)
