Страница 1 из 1 1 Модератор форума: Витинари, ВIOS   Усилитель Романтика 15-120 с HI-FI Сб, 21.05.2016, 22:33 | Сообщение # 1         Bomber_UA
аватар

  Постов: 2  Offline U

Здравствуйте! Я хочу заменить старые транзисторы с маркировкой КТ818ВМ/КТ819ВМ на более новые КТ818В/КТ819В, стоит ли менять на эти так как в заявленных характеристиках указанно единственное отличие:
Максимально допустимый постоянный(импульсный) ток коллектора 15(20) А, против 10(15) А.
Или порекомендуйте какие будут лучше подходить, например китайских TIP cry Вс, 22.05.2016, 06:06 | Сообщение # 2         ctc655
аватар

  Постов: 1567  Offline Друзья

А смысл замены? Зачем?

Вс, 22.05.2016, 07:54 | Сообщение # 3         mishinmaster
аватар

  Постов: 39  Offline U

Это металл на пластмассу? Нелепость! Ладно бы еще ВМ на ГМ, у них максимальная напруга выше. А вообще, не мешайте механизму работать!

Вс, 22.05.2016, 11:42 | Сообщение # 4         nickolay130978
аватар

  Постов: 2778  Offline Друзья

C таким представлением о апгрейде в усилитель лучше вообще не лезть. Получится что и так обделённый качества судьбой усилитель станет еще хуже чем до тебя испоганили его создатели.
На фото как не нужно делать smile Такой же "улучшатель" за не малые деньги ушатал совсем не дешевый аппарат :)




Файлы: Регистрация для просмотра

Отредактировал nickolay130978 - Вс, 22.05.2016, 11:51

Вс, 22.05.2016, 12:08 | Сообщение # 5         PVladimir
аватар

  Постов: 678  Offline Друзья

Цитата nickolay130978 ()

Такой же "улучшатель" за не малые деньги ушатал совсем не дешевый аппарат :)


Круто!!!!
случайно электролитиков К50-16 нигде не воткнули , Вс, 22.05.2016, 12:43 | Сообщение # 6         Bomber_UA
аватар

  Постов: 2  Offline U

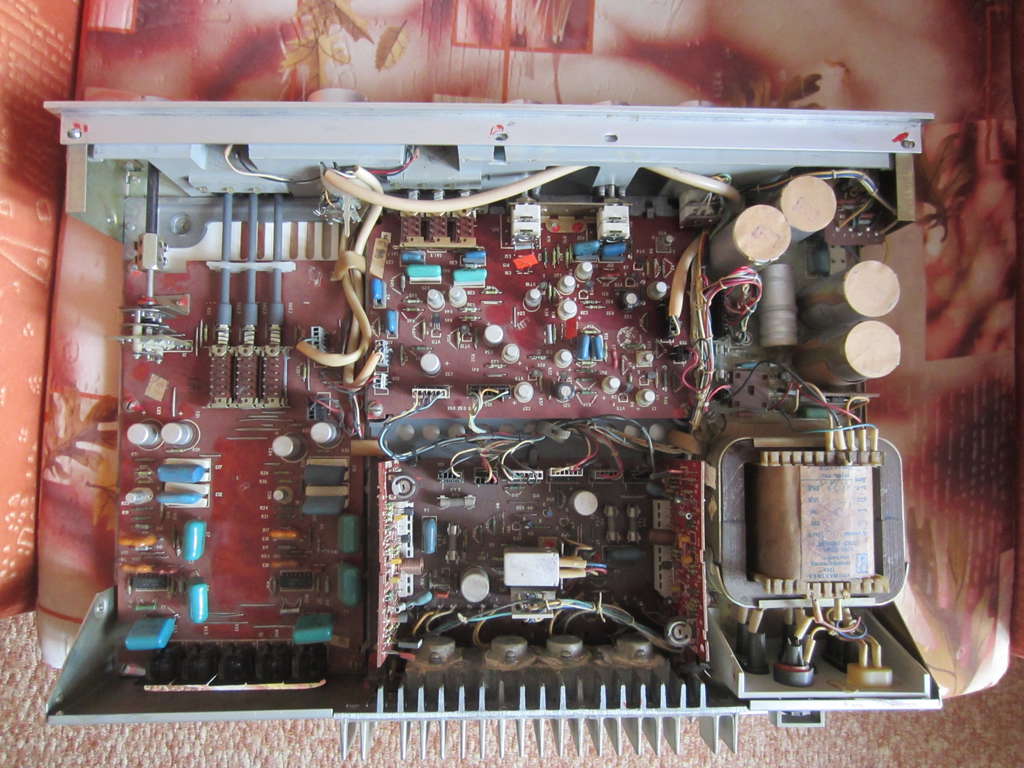

Смысл замены в том что радиатор бешено горячий, реле постоянно щелкает и отрубает звук. Левый канал иногда показывает перегруз на (минимальной громкости) хоть туда и не подключена нагрузка (то есть не подключена колонка).
На двух каналах очень чистый звук, но вот единственное что перегрев (то есть в корпусе постоянно реле срабатывает) и жаль терять такой усилитель.

Файлы: Регистрация для просмотра

Вс, 22.05.2016, 12:56 | Сообщение # 7         Salongo
аватар

  Постов: 1123  Offline Друзья

Цитата Bomber_UA ()

Смысл замены в том что радиатор бешено горячий, реле постоянно щелкает и отрубает звук.


Первопричину надо искать. Вс, 22.05.2016, 13:11 | Сообщение # 8         nickolay130978
аватар

  Постов: 2778  Offline Друзья

Цитата Bomber_UA ()

Смысл замены в том что радиатор бешено горячий, реле постоянно щелкает и отрубает звук.


Это не причина для замены транзисторов, в пластмассе будут греться еще больше.
Для начала нужно заменить, почистить или запаять без разъёма платы усилителей. У этого усилителя стандартный заводской косяк - это возбуждение предварительного усилителя, заменить нужно переменные резисторы на что то более качественное , пойдут и новые китайские соответствующей группы и сопротивлением. Убрать на плате предваря и усилка все армянские электролиты, проверить на предмет возбуждения самого стабилизатора питающий предварь. Правильно распаять земляной провод за одно убрать лишние.

Отредактировал nickolay130978 - Вс, 22.05.2016, 13:13

Вс, 22.05.2016, 13:16 | Сообщение # 9         Salongo
аватар

  Постов: 1123  Offline Друзья

Цитата nickolay130978 ()

Это не причина для замены транзисторов, в пластмассе будут греться еще больше.
Для начала нужно заменить, почистить или запаять без разъёма платы усилителей. У этого усилителя стандартный заводской косяк - это возбуждение предварительного усилителя, заменить нужно переменные резисторы на что то более качественное , пойдут и новые китайские соответствующей группы и сопротивлением. Убрать на плате предваря и усилка все армянские электролиты, проверить на предмет возбуждения самого стабилизатора питающий предварь. Правильно распаять земляной провод за одно убрать лишние.

С такими переделками проще его выкинуть. biggrin На него и 20 лет назад плевались.

Вс, 22.05.2016, 13:26 | Сообщение # 10         nickolay130978
аватар

  Постов: 2778  Offline Друзья

Цитата Salongo ()

С такими переделками проще его выкинуть.


Выкинуть это самый лучший и правильный вариант smile Не стоит он того что бы его приводить в нормальный вид. Еще вариант выбросить с него все кроме трансформатора и заселить туда нормальный усилок. Страница 1 из 1 1 Кто есть кто на форуме радиолюбителей: Администратор Модераторы Друзья Пользователи Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120 Схема усилителя романтика 15у-120
