Инструкция по заправке картриджа Samsung MLT-D101S для Samsung ML-2160, ML-2165, ML-2165W, ML-2167, ML-2168, ML-2168W, SCX-3400, SCX-3400F, SCX-3405, SCX-3405F, SCX-3405FW, SCX-3405W, SCX-3407


(фото из интернета, текст оригинальный)


Важно/Про ЧИП! Данный картридж имеет защиту от заправки в виде чипа. Когда заканчивается картридж, чип блокирует печать, но иногда, если у вас картридж "родной" т.е.  стартовый и вы не устанавливали никакой другой, то может и не заблокироваться (просто будет "ругаться", что закончился, но печатать будет), вообщем тут нужно пробовать (как повезет). Если чип все таки заблокировался и не дает печатать, тогда можно прошить принтер/мфу (если возможно) или поменять чип или купить новый оригинальный картридж или совместимый картридж с чипом, просто заправка тонером, тут уже не поможет.


Внимание! берегите свое здоровье и здоровье окружающих! -поэтому при работе используем респиратор, узнать почему: статья  или еще другая статья.

Запасаемся инструментом и приступаем к заправке Samsung MLT-D101S.

Запасаемся инструментом и приступаем к заправке Samsung MLT-D101S.


Нам нужно снять боковые стенки картриджа, для этого срезаем пластмассовые заклепки.

Нам нужно снять боковые стенки картриджа, для этого срезаем пластмассовые заклепки.


Заклепки показаны красными кружками на фото.

Заклепки показаны красными кружками на фото.


Аккуратно срезаем заклепки ножом.

Аккуратно срезаем заклепки ножом.


Должно получится что-то вроде этого.

Должно получится что-то вроде этого.


Срезаем заклепки с другого бока.

Срезаем заклепки с другого бока.


Далее просверливаем отверстия на месте заклепок под винты.

Далее просверливаем отверстия на месте заклепок под винты.


Пробуем вкрутить винты.

Пробуем вкрутить винты.


Должно получиться как на фото.

Должно получиться как на фото.


Со стороны чипа так же.

Делаем то же самое со стороны чипа.


Теперь откручиваем и снимаем боковую стенку картриджа со стороны чипа.

Теперь откручиваем и снимаем боковую стенку картриджа со стороны чипа.


Если аппарат уже прошит, можно удалить данный чип.

Про чип написано в начале инструкции.


Откручиваем боковые половинки и с другой стороны картриджа.

Откручиваем боковые половинки и с другой стороны картриджа.


После снятия боковушек разъединяем картридж на две части.

После снятия боковушек, разъединяем картридж на две части.


Снимаем фотобарабан, для этого выталкиваем немного ось фотовала, не удаляйте смазку она нужна.

Снимаем фотобарабан: для этого немного выталкиваем ось фотовала. Не удаляйте смазку - она нам понадобится.


Вытаскиваем фотовал, как показано на рисунке. Чистим его влажной тряпочкой, сушим и убираем в темное место.

Вытаскиваем фотовал так, как показано на рисунке. Чистим его влажной тряпочкой, сушим и убираем в темное место.


Теперь извлекаем вал первичного заряда, подцепляем его инструментом и вытаскиваем его из посадочных мест, запомните как стояли серая и зеленая пластмассовые насадочки.

Теперь извлекаем вал первичного заряда: вытаскиваем вал из посадочных мест, подцепляя его инструментом. Запомните как стояли серая и зеленая пластмассовые насадочки.


Протрите вал влажной тряпкой, просушите и отложите в сторону.

Протрите вал влажной тряпкой, просушите и отложите в сторону.


Снимаем чистящее лезвие, откручиваем первый винт.

Снимаем чистящее лезвие, откручиваем первый винт.


Откручиваем второй винт.


Откручиваем второй винт.

Подцепляем чистящее лезвие и извлекаем его, моем или протираем влажной тряпкой, сушим, смазываем резиновую кромку лезвия тальком или тонером, убираем его в сторону.

Подцепляем чистящее лезвие и извлекаем его, моем или протираем влажной тряпкой, сушим. Смазываем резиновую кромку лезвия тальком или тонером, убираем его в сторону.


Далее вычищаем отработанный тонер и протираем уплотнитель ( пленочка, полоска на фото).

Далее вычищаем отработанный тонер и протираем уплотнитель (пленочка/полоска на фото).


Устанавливаем на место чистящее лезвие и закручиваем винт с одной стороны.

Устанавливаем на место чистящее лезвие и закручиваем винт с одной стороны.


И закручиваем винт с другой стороны.

Закручиваем винт с другой стороны.


Устанавливаем на место вал заряда.

Устанавливаем на место вал заряда.


Не забудьте правильно установить пластмассовые накладочки.

Не забудьте правильно установить пластмассовые накладочки.


Нужно смазать посадочные места вала заряда токопроводящей смазкой.

Нужно смазать посадочные места вала заряда токопроводящей смазкой.


Устанавливаем на место фотовал.

Устанавливаем на место фотовал.





Заталкиваем ось фотовала в исходное положение. Черная шестерня фотовала должна соприкасаться с белой шестерней на картридже.

Заталкиваем ось фотовала в исходное положение. Черная шестерня фотовала должна соприкасаться с белой шестерней на картридже.


Берем вторую половинку картриджа, снимаем черную шестеренку.

Берем вторую половинку картриджа, снимаем черную шестеренку.


Остальные шестерни смазываем силиконовой смазкой.

Остальные шестерни смазываем силиконовой смазкой.


Со стороны пробки откручиваем винт.

Со стороны пробки откручиваем винт.


Аккуратно извлекаем пластмассовую накладку так, как показано на рисунке.

Аккуратно извлекаем пластмассовую накладку так, как показано на рисунке.


Теперь мы можем снять магнитный вал.

Теперь мы можем снять магнитный вал.


Аккуратно вытаскиваем магнитный вал, протираем его влажной тряпкой; смазываем контакты новой токопроводящей смазкой там, где была старая смазка . Не потеряйте розовые колечки

Аккуратно вытаскиваем магнитный вал, протираем его влажной тряпкой; смазываем контакты новой токопроводящей смазкой там, где была старая смазка . Не потеряйте розовые колечки.


По возможности чистим фетровый вал пылесосом, а также все, что находится рядом с ним.

По возможности чистим фетровый вал пылесосом, а также все, что находится рядом с ним.


Сейчас нам нужно снять дозирующее лезвие. Откручиваем один винт.

Сейчас нам нужно снять дозирующее лезвие. Откручиваем один винт.


Теперь другой.

Теперь другой.

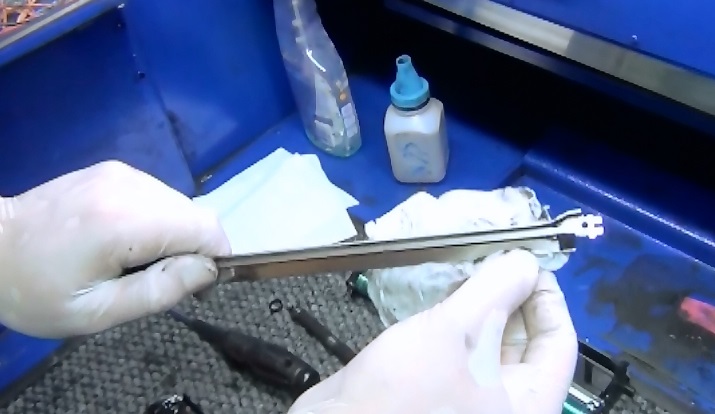

Вытаскиваем дозирующее лезвие, пылесосим и чистим кромку от тонерного налета. Делаем все предельно аккуратно, т.к. можно погнуть лезвие.

Вытаскиваем дозирующее лезвие, пылесосим и чистим кромку от тонерного налета. Делаем все предельно аккуратно, т.к. можно погнуть лезвие.


Лезвие должно быть ровным и чистым, как на фото.

Лезвие должно быть ровным и чистым, как на фото.


Открываем пробку.

Открываем пробку.


Чистим остатки старого тонера.

Чистим остатки старого тонера.


Вспушиваем уплотнитель отверткой.

Вспушиваем уплотнитель отверткой.


Ставим на место дозирующее лезвие.

Ставим на место дозирующее лезвие.


Закручиваем сначала один винт.

Закручиваем сначала один винт.


Потом другой.

Потом другой.


Устанавливаем чистый магнитный вал на место.

Устанавливаем чистый магнитный вал на место.


Смазываем контакты.

Смазываем контакты.


Устанавливаем пластмассовую деталь картриджа на место.

Устанавливаем пластмассовую деталь картриджа на место.


Закручиваем винт. Проворачиваем магнитный вал: тонер должен ложиться равномерно.

Закручиваем винт. Проворачиваем магнитный вал: тонер должен ложиться равномерно.


Засыпаем качественный тонер Samsung. Оставляем место 1-2 см.

Засыпаем качественный тонер Samsung. Оставляем место 1-2 см.


Соединяем две половинки картриджа.

Соединяем две половинки картриджа.


Делаем это аккуратно, не повредите фотовал.

Делаем это аккуратно, не повредите фотовал.


Следите за тем, чтобы пружинка попала на выступ.

Следите за тем, чтобы пружинка попала на выступ.


Одеваем боковушки и закручиваем винты.

Одеваем боковушки и закручиваем винты.


Чип при необходимости извлекается (фото).

Чип при необходимости извлекается (фото). Про чип написано в начале инструкции.


Не выкидывайте чип! Возможно он может пригодиться, если ваш аппарат прошит с привязкой к крам-номеру (CRUM).

Так чип выглядит с другой стороны.


Смазываем контакты токопроводящей смазкой.

Смазываем контакты токопроводящей смазкой.


Одеваем боковушку.

Одеваем боковушку.


Закручиваем винты, делаем тестовый отпечаток. Картридж заправлен.

Закручиваем винты, делаем тестовый отпечаток. Картридж заправлен.


В.Ю. Чиков©

Компания "ПРИНТЕК"© 23.04.2013 г.

(текст оригинальный).

При копировании данной статьи, просьба делать ссылку на наш сайт.
